井下仪器一体化解决方案

     ----全能作业专家

针对石油测井、地质勘探及井下工具控制等场景，涵盖高速万米电缆通信模块、高精度数据处理模块、微弱信号采集模块、大功率驱动模块、全面兼容5700测井仪器的电路模块及便携地面系统。

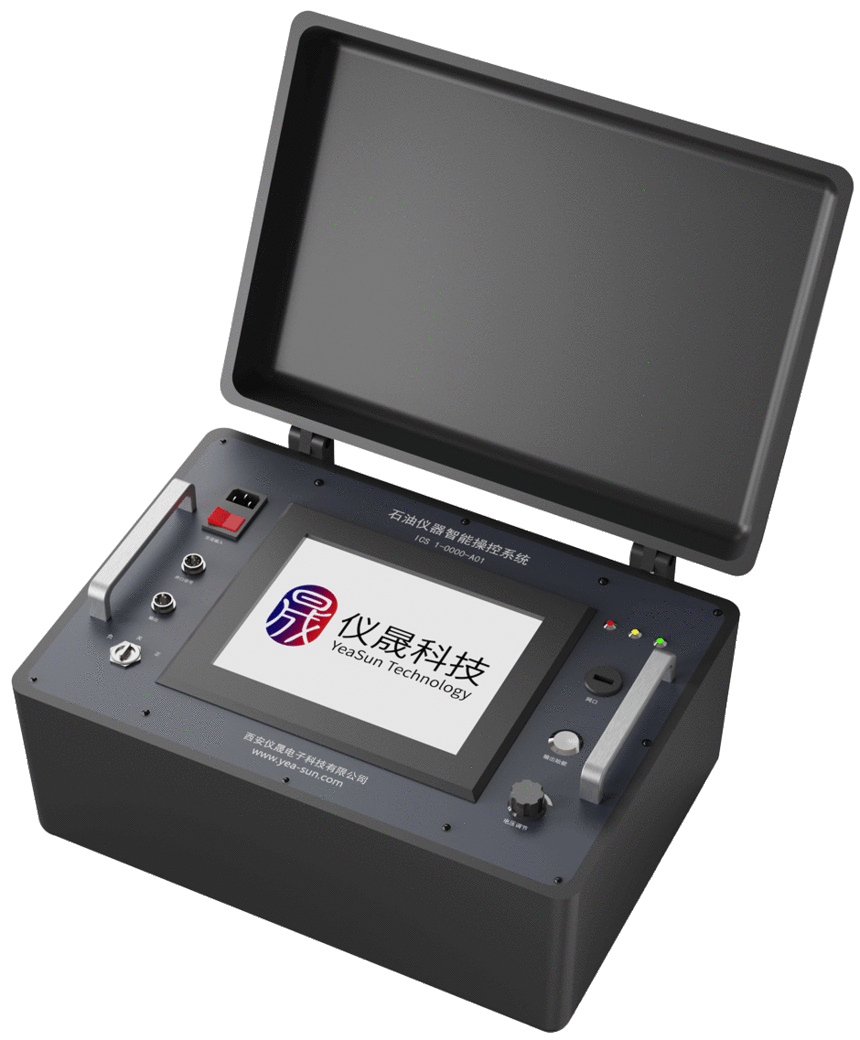

一、便携地面系统

一体化集成：整合供电、通信、控制、显示及状态监测功能，简化现场操作流程

多设备适配：支持配接陀螺仪、井下测试仪器、电动工具等，扩展性强

智能化监测：实时显示井下仪器运行状态（温度、电流、转速等），异常情况触发报警

高防护等级：IP67防护壳体，防尘防水；抗震动结构设计，适应车载或井下剧烈震动场景

主要指标：

外型尺寸：478×357×322mm

输入电压：165VAC-265VAC

输出电压：0-500VDC

输出功率：1000W

屏幕尺寸：10.1英寸（可定制）

通信模式：曼码、AMI码、FSK、OFDM（可定制）

通信离：7000~13000m

通信速率：1K~200K（可定制）

保护功能：输出过压保护、过流保护、短路保护，整机过热保护

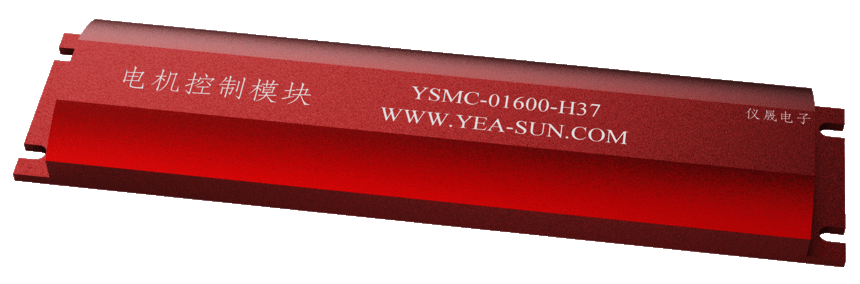

二、电机控制模块

双兼容设计：支持带霍尔传感器/无霍尔传感器的无刷电机。

智能驱动：实现软启动、正反转切换、转速调节，集成过温、过流保护等功能

高负载能力：驱动井下电动工具（如推靠器、切割工具），支持瞬态大电流输出与过载保护。

主要参数：

电机类型：BLDC/PMSM
控制方式：FOC

输入电压：18~60V

输出功率：240W

反馈方式：Hall/Sensorless

控制接口：RS422/RS485/CAN/Analog

L * W * H：140×23×12mm

三、数据采集、处理模块

FPGA+DSP架构：支持多通道信号并行采集，融合微弱信号采集、数字滤波、数字增益匹配技术，实现井下信号就地处理，减少数据上传延迟。

低噪声设计：采用高分辨率ADC（模数转换器）与前置放大电路，精准捕获微伏级井下传感信号。

耐高温元器件：可在200℃环境稳定运行，满足深层油气井需求。

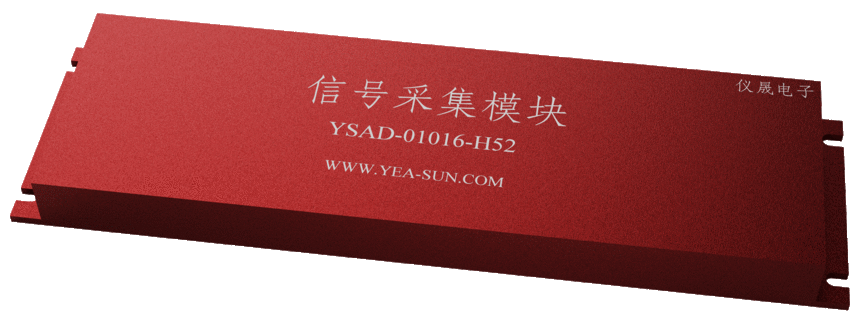

1、信号采集模块

主要参数：

采集精度：16bit

采样频率：≤2MHz

采集通道：1/2/4/8ch（并行同步采样）

通信接口：RS422/RS485/CAN/定制

温    度：175/200℃

L * W * H：165×52×15mm

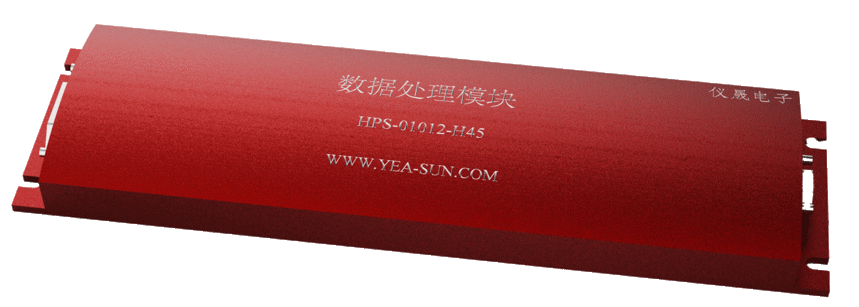

2、数据处理模块

主要参数：

系统架构：DSP+FPGA

采集精度：12bit

采样频率：≤2MHz

采集通道：1/2/4/8ch

通讯接口：RS422/RS485/CAN/定制

温    度：175/200℃

L * W * H：150×45×16mm

四、单芯通讯模块

   单芯电缆通信模块采用高频调制将数据信号耦合至单芯电缆，实现供电与通信的“一线双传”。其核心由调制单元、耦合单元、解调单元及噪声抑制单元构成，可有效抵御电缆干扰与信号衰减，保障井下复杂环境下数据的高可靠传输。

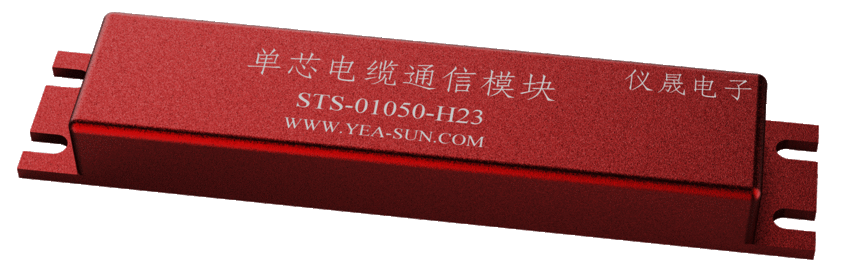

1、175℃单芯通信模块

主要参数：

通信速率：50Kbps

适配电缆：10000m

数据接口：RS422/RS485/CAN/定制

温  度：175℃

L*W*H：92×23×12mm

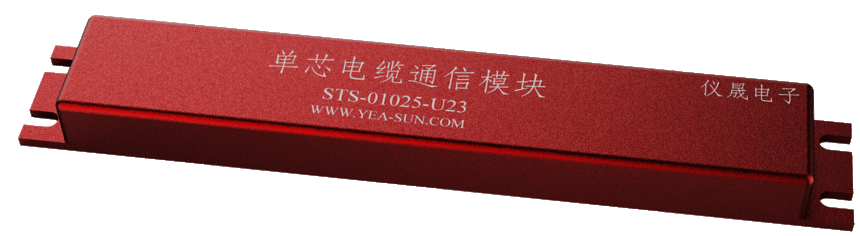

2、200℃单芯通信模块

主要参数：

通信速率：25Kbps

电缆长度：13000m

数据接口：RS422/RS485/CAN/定制

温    度：200℃

L*W*H：130×23×12mm

五、高速通讯模块

为了满足成像测井仪器和VSP仪器大数据量实时传输的需求，通过将调制解调技术、噪声抑制技术、功率放大技术创新综合应用，实现井下仪器与地面系统间的高速、稳定通信，单芯电缆通信速率可达300Kbps，多芯电缆仅使用两个缆芯，通信速率可达4Mbps，确保测井数据的高效采集与可靠传输。

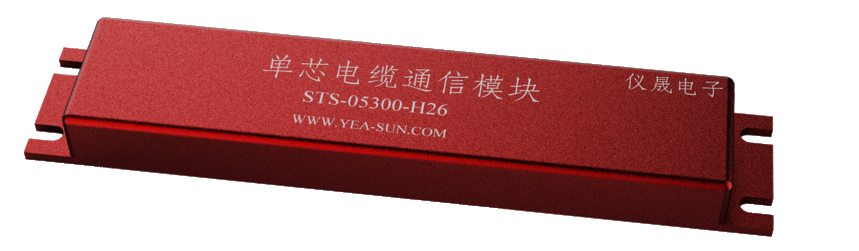

1、高速单芯通信模块

主要参数：

通信速率：300Kbps

适配电缆：10000m

数据接口：RS422/RS485/CAN/定制

温  度：175℃

L * W * H：115×26×12mm

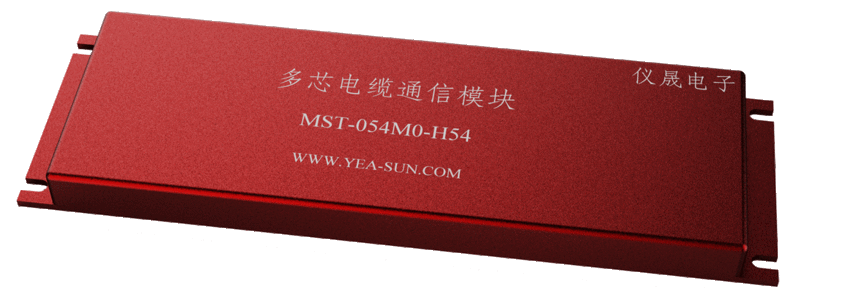

2、高速多芯通信模块

主要参数：

通信速率：4Mbps

适配电缆：13000m

数据接口：RS422/RS485/CAN/定制

温    度：175℃

L * W * H：155×54×12mm
